三轴水平振动筛

内容详情

三轴驱动技术：创新的三轴驱动系统使筛机能够产生理想的椭圆运动，巧妙地结合了圆振动筛的高效筛分能力和直线振动筛的处理优势，实现了对物料的精确筛分与高效处理。

强化结构设计：三层侧臂箱体的采用，有效加强了应力集中区域的结构强度，确保了筛机在高强度工作条件下的稳定性和耐用性，特别适用于粗粒物料的筛分和天然骨料、破碎后骨料的成品精筛。

 高效筛分性能：三轴水平振动筛具备出色的透筛性，处理能力强大，安装高度小，能够快速实现物料的分层、透筛与向前推进，是矿山、石矿场、移动式筛分站等场合的理想筛分设备。

工作原理

三轴水平振动筛的高效工作源于其精密的构造与协调的驱动机制。设备主要由电机、传动装置、筛箱、橡胶弹簧、底架、阻尼器等关键部件组成。工作时，动力经由电机通过三角皮带传递至激振器的主动轴，进而驱动齿轮振动器（速比为1:1）。三根轴实现同步旋转，产生强大的激振力，通过高强度螺栓将激振器与筛箱牢固连接，促使筛箱产生椭圆运动。物料在筛面上随筛机的高速椭圆运动轨迹迅速分层、透筛并向前推进，高效完成物料的分级与筛分任务。

型号参数

型号	转速	筛层数	筛面规格	最大给料尺寸	处理能力	电机功率
Model	Rotating speed(r/min)	Screenlayers	Screen size(mm)	Max.Feed size(mm)	Capacity(t/h)	Motor Power(kw)
KY502	730-850(Speed isadjustable)	2	1560*4800	200	280-350	22
KY503		3	1560*4800	200	280-350	22
KY602		2	1930*6080	250	280-550	30
KY603		3	1930*6080	250	280-550	30
KY702		2	2235*6080	250	350-800	37
KY703		3	2235*6080	250	350-800	37
KY802		2	2540*6080	250	450-1000	37
KY803		3	2540*6080	250	450-1000	37
THE9		2	2845*6096	250	650-1200	55
THE10		2	3170*6096	250	850-1600	55

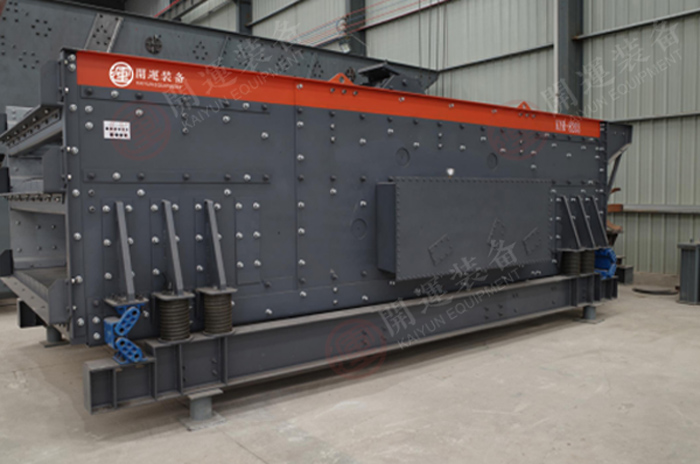

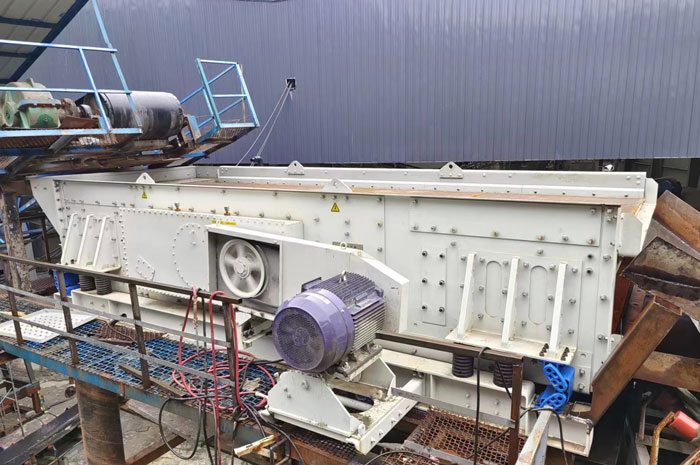

图片展示
